Transformatoren-
schaltrelais Typ TSRL
Das TSRL wird zum einschalten von Einphasen-Transformatoren verwendet. Durch das Sanft-Einschalt-Verfahren werden ein oder mehrere Einphasen-Transformatoren im Leerlauf oder unter Last eingeschaltet ohne, dass es zu einem Einschaltstromstoß kommt. Diese Methode sorgt nicht nur für eine deutliche Reduzierung des Einschaltstroms, sondern verhindert ihn vollständig. Mit dem TSRL können Ringkerntransformatoren schnell auf ihren Nennstrom auf der Primärseite abgesichert werden, wodurch sie optimal geschützt sind.
Vorteile:
- Montagefreundlich
- Sicheres Schalten
- Stabilisierung des Stromnetzes
- Schutz elektrischer Komponenten
Erhältlich in folgenden Lieferformen:

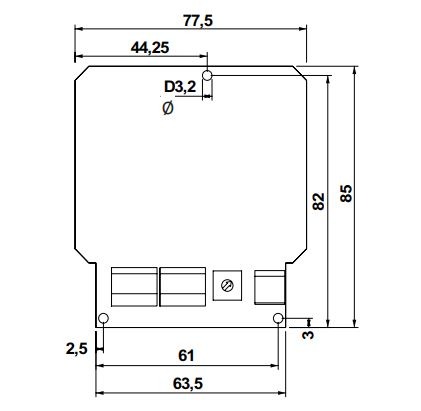

- als Platine im Gerät

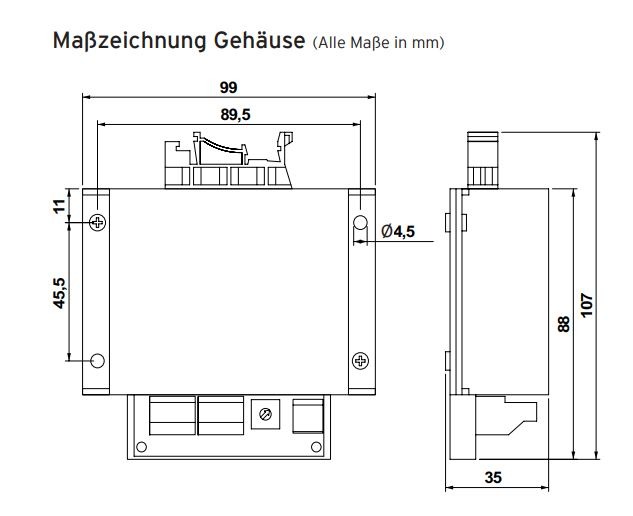

- eingebaut im Gehäuse für Wandmontage
- eingebaut im Gehäuse mit Normschienenhalter
Insgesamt gewährleistet ein Einschaltstrombegrenzer eine sichere und zuverlässige Inbetriebnahme unserer Ringkerntransformatoren, minimiert Ausfallzeiten und Wartungskosten und fördert die Langlebigkeit Ihrer Anlagen. Das TSRL ist nach der aktuellen Norm EN61000-4-11 zugelassen, diese ist Voraussetzung für die Verwendung elektronischer Produkte in der Medezintechnik.
Das Trafoschaltrelais Typ TSRL ist derzeit unser gängigstes Relais, bei denen unsere Ringkerntransformatoren zum Einsatz kommen. Diese können separat oder auch als Komplettlösung angeboten werden. Bei einer Komplettlösung sind der Ringkerntransformator und das Trafoschaltrelais beispielsweise auf einem Blechwinkel oder in einem Gehäuse montiert. Selbstverständlich können wir Ihnen auch eine kundenspezifische Lösung anbieten.
Problematik hoher Einschaltstrom
Ein plötzliche Stromstoß beim Einschalten des Transformators hat mehrere negative Auswirkungen. Zunächst kann die Überlastung der Stromversorgung dazu führen, dass Sicherungen auslösen oder Schutzschalter betätigt werden, was wiederum zu Unterbrechungen in der Stromversorgung führt. Zudem verursacht der abrupt ansteigende Stromfluss einen Spannungsabfall im Versorgungsnetz, der andere angeschlossene Geräte beeinträchtigen kann. Darüber hinaus bringt die hohe Strombelastung thermische Belastungen mit sich, die eine unerwünschte Erwärmung der Wicklungen und anderer Komponenten zur Folge haben, was die Lebensdauer des Transformators beeinflussen kann. Schließlich können auch mechanische Spannungen in den Wicklungen und im Kern des Transformators entstehen, die potenziell zu mechanischen Schäden führen können.
